Пилотфюз - 500

Пилотфюз - 500
Номинальный диаметр 500
Диаметры свариваемых труб, мм 225 - 500
Напряжение питания, В 400
Частота, Гц 50/60
Суммарная мощность, кВт 7,9



Гофрированные полиэтиленовые трубы ФД-пласт, Корсис, Прагма


Безнапорные двухслойные канализационные полиэтиленовые гофрированные трубы "ФД-пласт"

Представляем Вашему вниманию новое поколение безнапорных профилированных канализационных труб из полиэтилена, предназначенных для прокладки подземных систем безнапорной канализации, отвода дождевых стоков и грунтовых вод - "ФД-пласт". Для изготовления новых труб применяются самые последние технологиии в области экструзионного вытяжки, производственные линии для этих труб оснащены по последнему слову техники, что позволяет существенно снизить стоимость трубы - до 20% по сравнению с трубами Корсис. Гофрированные полиэтиленовые трубы "ФД-пласт" - на 20% дешевле Корсис!
Данный вид канализационных труб изготавливается из полиэтилена методом соэкструзии двух стенок(внутренняя стенка гладкая, а наружная – гофрированная) из полиэтилена высокой плотности(HDPE).
Получаемая структура трубы приводит к увеличению кольцевой жёсткосткости, что позволяет характеризовать их как трубы с повышенной ударопрочностью и устойчивостью к внешним нагрузкам даже при низких тепературах.
Полиэтиленовые канализационные трубы "ФД-пласт" используются для подземной прокладки канализации, с глубиной залегания до 15м, но не менее 1м(в зависимости от SN и метода монтажа). Основные преимущества двухслойных профилированных труб "ФД-пласт":

- простой и быстрый монтаж за счет раструбного соединения;
- небольшой вес;
- два типа кольцевой жесткости SN8 и SN4;
- устойчивость к внешним нагрузкам;
- долговечность герметичного соединения;
- высокая коррозийная и химическая стойкость;
- низкий уровень зарастания различными отложениями внутреннего прохода;
- конкурентоспособная цена.

Гофрированные полиэтиленовые трубы ФД-пласт

Монтаж труб "ФД-пласт"


Гофрированные двухслойные трубы "ФД-пласт" соединяются в соответствии с требованиями СП 40-102-2000 и ТР 170-05. Соединение гофрированных двухслойных труб "ФД-пласт" осуществляется с помощью раструба. Перед началом монтажа внутренняя поверхность раструба и гладкий конец другой трубы очищаются от грязи. Раструбное соединение труб предусматривает применение уплотнительных колец. Уплотнительное резиновое кольцо устанавливается в паз второго гофра, причем уплотняющий профиль должен быть направлен в сторону, противоположную направлению ввода трубы в раструб. Края трубы и уплотнительные кольца при монтаже должны быть абсолютно чистыми. Монтаж труб ФД-пласт
Соединение гофрированных двухслойных труб "ФД-пласт" с трубами из других материалов (чугуна, асбестоцемента, железобетона, керамики) может осуществляться традиционными методами (с помощью фланцев, муфт и железобетонных колодцев). Соединение гофрированные двухслойные трубы "ФД-пласт" так же можно осуществлять с помощью сварки встык по ГОСТ 16310-80. При сварке этих труб используются те же сварочные машины, что и при сварке обычных полиэтиленовых труб.
Наименование Диаметр внешний, мм Диаметр внутр., мм Кол-во в упак. и кор. Вес, кг Объем м. куб.
Труба гофрированная SN4 с раструбом 230 200 6 1,90 0,04
289 250 6 3,30 0,08
340 300 6 4,20 0,09
460 400 6 6,83 0,17
575 500 6 9,83 0,26
695 600 6 15,30 0,38
923 800 6 25,00 0,64
Труба гофрированная SN8 с раструбом 230 200 6 2,20 0,04
289 250 6 3,98 0,08
340 300 6 5,50 0,09
460 400 6 8,67 0,17
575 500 6 12,33 0,26
695 600 6 20,30 0,38
923 800 6 34,00 0,64
Кольцо уплотнит. Д-ДГТ   200 1 0,11
  250 1 0,31
  300 1 0,25
  400 1 0,79
  500 1 1,49
  600 1 2,36
  800 1 3,50


Трубы Корсис, применяемые для безнапорных, ливневых канализаций SN 4 и SN8 диаметром от 110 мм до 1200 мм

Первые полимерные канализационные трубы изготавливались из ПВХ. Они были легкими и удобными в монтаже и, кроме того, доступными по цене. Но этот материал не всегда отвечал необходимым эксплуатационным параметрам. В гораздо большей степени им соответствует полиэтилен, обладающий оптимальной стойкостью к сточным водам и агрессивным средам. Подобные качества позволили изготавливать из полиэтилена трубы широкого назначения.
Однако для труб, используемых в системах самотечной канализации, одним из основных параметров является достаточное значение кольцевой жесткости, то есть способности противостоять давлению грунта и другим внешним механическим воздействиям. При расчете внешних нагрузок, допустимых для традиционных ПЭ труб, приходится увеличивать необходимую толщину стенки, обеспечивающую достаточные характеристики трубы
Поэтому дальнейшее развитие идеи использования полиэтилена для изготовления безнапорных канализационных труб было направлено на разработку более легких конструкций, сочетающих низкую материалоемкость с высокой кольцевой жесткостью. Проводились многочисленные исследования по самым разнообразным типам профиля трубных стенок.
Одним из результатов этой работы стало появление специальной двухслойной профилированной конструкции стенки трубы, при которой наружный слой является гофрированным и благодаря своему профилю достаточно жестким, а внутренний, довольно тонкий, обеспечивает гидравлические параметры, необходимые для безнапорных канализационных систем.
Изготовленные по такой технологии полиэтиленовые гофрированные двухслойные трубы Корсис более легкие по сравнению с традиционной ПЭ трубой и при этом обладают лучшими характеристиками, как по кольцевой, так и по продольной жесткости. Первые полимерные канализационные трубы изготавливались из ПВХ. Они были легкими и удобными в монтаже и, кроме того, доступными по цене. Но этот материал не всегда отвечал необходимым эксплуатационным параметрам. В гораздо большей степени им соответствует полиэтилен, обладающий оптимальной стойкостью к сточным водам и агрессивным средам. Подобные качества позволили изготавливать из полиэтилена трубы широкого назначения.
Однако для труб, используемых в системах самотечной канализации, одним из основных параметров является достаточное значение кольцевой жесткости, то есть способности противостоять давлению грунта и другим внешним механическим воздействиям. При расчете внешних нагрузок, допустимых для традиционных ПЭ труб, приходится увеличивать необходимую толщину стенки, обеспечивающую достаточные характеристики трубы
Поэтому дальнейшее развитие идеи использования полиэтилена для изготовления безнапорных канализационных труб было направлено на разработку более легких конструкций, сочетающих низкую материалоемкость с высокой кольцевой жесткостью. Проводились многочисленные исследования по самым разнообразным типам профиля трубных стенок.
Одним из результатов этой работы стало появление специальной двухслойной профилированной конструкции стенки трубы, при которой наружный слой является гофрированным и благодаря своему профилю достаточно жестким, а внутренний, довольно тонкий, обеспечивает гидравлические параметры, необходимые для безнапорных канализационных систем.

Характеристики полиэтиленовой гофрированной двухслойной

Корсис - это полученная методом ко-экструзии ПЭ труба с двойной стенкой, гофрированная снаружи и гладкая изнутри. Геометрическая форма профиля ее стенки обеспечивает высокую сопротивляемость деформации. Труба выпускается двух типов, которые отличаются по классу кольцевой жесткости (4 кН/м и 8 кН/м ), что дает возможность использования трубы при подземной укладке на разных глубинах.



Трубы ФД-пласт применяемые для безнапорных, ливневых канализаций SN 4 и SN8 диаметром от 110 мм до 1200 мм

Наружный диаметр De, мм Внутренний диаметр Di, мм Толщина стенки внутреннего слоя е5, мм Ширина впадины гофра L1, мм Вес 1 метра трубы, кг
SN4 SN8
125 107 1,1 6 1,0 1,2
160 138 1,2 6 1,5 2,1
200 176 1,4 8 1,8 2,5
250 216 1,7 14 2,9 3,7
315 271 1,9 16 4,6 5,7
400 343 2,3 20 7,0 8,7
500 427 2,8 23 12,0 13,2
630 535 3,3 30 17,7 20,3
800 678 4,1 37 24,5 33,1
1000 851 5,0 39 40,5 51,7
1200 1030 5,0 41 56,0 66,9
ТРУБА ВЫПУСКАЕТСЯ В СТАНДАРТНЫХ ОТРЕЗКАХ ДЛИНОЙ 6 и 12 м.

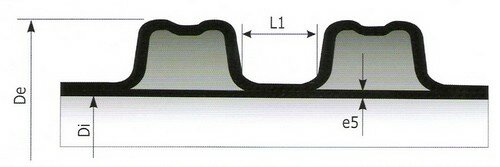

Трубы ФД-пласт применяемые для безнапорных, ливневых канализаций SN 4 и SN8 диаметром от 110 мм до 1200 мм
De - наружный диаметр,
Di - внутренний диаметр,
е5 - толщина стенки внутреннего слоя,
L1 - ширина впадины гофра

Трубы Корсис обладают рядом технических и экономических преимуществ:
• изготавливаются из специальной марки полиэтилена повышенной плотности. ПЭ характеризуется высокой ударопрочностью даже в условиях низких температур, высокой химической стойкостью и лучшим сопротивлением истиранию по сравнению со многими другими материалами, используемыми для производства труб;
• имеют высокую кольцевую жесткость - как за счет специальной конструкции, так и вследствие применения специальных марок полиэтилена;
• легко и быстро монтируются: соединяются с помощью муфты уплотнительного резинового кольца или путем стыковой сварки;
• в высшей степени универсальны благодаря возможности использования широкого ассортимента фитингов, колодцев и соединения с любым из существующих типов и материалов труб;
• благодаря малому весу трубы Корсис легко хранить, складировать, транспортировать и монтировать;
• отличаются длительным сроком службы при низкой стоимости эксплуатации;
• обладают превосходным соотношением цена/качество по сравнению с трубами других типов и из других материалов.
• хорошие длительно обеспечиваемые гидравлические характеристики;
• устойчивость к внешним нагрузкам;
• долговременная герметичность соединений;
• оптимальная коррозионная и химическая стойкость;
• высокая стойкость к истиранию;
• низкая зарастаемость различными типами отложений;
• конкурентоспособная цена в сравнении с другими материалами

Особенности монтажа полиэтиленовых гофрированных труб Корсис.

Трубы Корсис предназначены для подземной прокладки на глубине до 10 м. При этом минимальная глубина заложения должна составлять не менее 1 м. Следует помнить, что правильный подбор материала для засыпки траншеи очень важен: его гранулометрический состав должен быть таким, чтобы засыпной материал легко заполнял рифления, т, е. чтобы размер частиц не превосходил ширину профиля.

Соединение при помощи сварки встык

Одним из преимуществ труб Корсис является возможность их соединения с помощью сварки благодаря достаточной толщине стенки и расстоянию между гофрами. При этом используются те же сварочные машины и техника проведения работ, что и при сварке обычных полиэтиленовых труб. Режим сварки (время и давление) устанавливается исходя из толщины свариваемых стенок.

Соединение с помощью муфты и уплотнительного кольца

Уплотнительное кольцо устанавливается в паз первого (для труб диаметром 250-1200 мм) или второго (для труб диаметром 125-200 мм) рифления. Соединительная муфта устанавливается на трубу с постоянным и одинаково распределенным усилием. При проектировании канализационных систем первостепенное значение, как правило, придается вопросам окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и долговечности при условии правильного обслуживания столь сложных инженерных сооружений.
Разработчик проекта, заказчик, подрядчик и служба эксплуатации должны оптимизировать все аспекты и компоненты системы: схему трассы, выбор материала, определение методов и технологии монтажа, режим эксплуатации.


Трубы ФД-пласт применяемые для безнапорных, ливневых канализаций SN 4 и SN8 диаметром от 110 мм до 1200 мм


Трубы гофрированные полипропиленовые с двойной стенкой для наружных систем безнапорной канализации

Трубы гофрированные полипропиленовые с двойной стенкой для наружных систем безнапорной канализацииКольцевая жесткость – 8 кН/м2
Цвет - красно-коричневый снаружи, белый – внутри.
Стандартная длина трубы – 6 п.м.,
возможно изготовление труб другой длины.
Труба поставляется длиной 6 п.м. в комплекте с 1 соединительной муфтой и 2-мя уплотни-тельными кольцами.

Наружный диаметр, мм Внутренний диаметр, мм
160 139
200 174
250 217
315 275
400 348


Муфта соединительная Кольцо уплотнительное
Наружный диаметр трубы, мм
160
200
250
315
400
Наружный диаметр, мм
160
200
250
315
400
